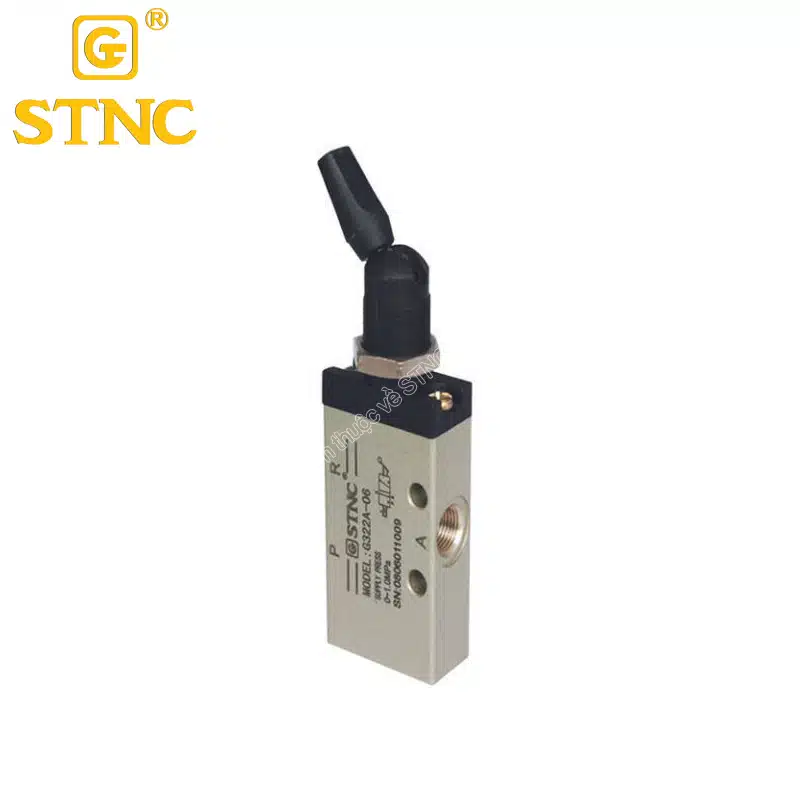

Van Cơ Khí STNC G322A-06 – Công Tắc Hành Trình Khí Nén 3/2 Way

G322A-06 Van Cơ Khí – Công Tắc Hành Trình Khí Nén (3 Cửa 2 Vị Trí) STNC Chính Hãng

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí của xi lanh và các bộ phận chuyển động là yếu tố then chốt để đảm bảo an toàn và hiệu quả sản xuất. Van cơ khí G322A-06 (hay còn gọi là công tắc hành trình khí nén) từ thương hiệu STNC là giải pháp tối ưu, giúp chuyển đổi tín hiệu cơ học thành tín hiệu khí nén một cách nhanh chóng và chính xác.

Với thiết kế nhỏ gọn nhưng bền bỉ, G322A-06 đóng vai trò như một “cảm biến cơ khí”, tự động kích hoạt dòng khí khi có tác động vật lý từ con lăn, từ đó điều khiển các cơ cấu chấp hành khác trong chu trình vận hành của máy móc.

Đặc Điểm Nổi Bật Của Van Hành Trình Khí Nén G322A-06

Van cơ khí STNC G322A-06 không chỉ đơn thuần là một linh kiện điều hướng khí mà còn mang lại nhiều lợi ích thiết thực cho hệ thống điều khiển khí nén của doanh nghiệp:

• Độ chính xác cao: Cơ chế tác động bằng con lăn nhạy bén, đảm bảo tín hiệu được truyền đi ngay khi bộ phận chuyển động chạm vào van, loại bỏ sai số trong vận hành.
• Vận hành ổn định: Thiết kế tự hoàn lại bằng lò xo (Spring Return) giúp van nhanh chóng trở về trạng thái ban đầu sau khi ngừng tác động, đảm bảo chu kỳ làm việc liên tục và mượt mà.
• Độ bền công nghiệp: Được chế tạo từ vật liệu cao cấp, chịu được môi trường làm việc khắc nghiệt trong nhà máy, chống ăn mòn và mài mòn cơ học.
• Tối ưu chi phí: Thương hiệu STNC nổi tiếng với việc cung cấp các thiết bị khí nén có hiệu năng tương đương các dòng cao cấp nhưng với mức chi phí đầu tư hợp lý hơn, giúp doanh nghiệp tiết kiệm ngân sách bảo trì và lắp đặt.
• Lắp đặt dễ dàng: Với kích thước cổng kết nối tiêu chuẩn, G322A-06 dễ dàng tích hợp vào các hệ thống hiện có mà không đòi hỏi thay đổi cấu trúc phức tạp.

Thông Số Kỹ Thuật Chi Tiết

Để giúp quý khách hàng lựa chọn đúng thiết bị cho hệ thống của mình, dưới đây là bảng thông số kỹ thuật chi tiết của model G322A-06:

• Model: G322A-06
• Loại van: Van cơ khí / Công tắc hành trình khí nén
• Cấu hình: 3 cửa, 2 vị trí (3/2 way)
• Kiểu tác động: Thường đóng (Normally Closed), tác động bằng con lăn
• Kiểu vận hành: Tự hoàn lại bằng lò xo (Spring Return)
• Môi chất sử dụng: Khí nén (Yêu cầu khí đã qua lọc để đảm bảo tuổi thọ van)
• Kích thước cổng kết nối: 1/8″ (hoặc theo tiêu chuẩn 06mm)
• Áp suất làm việc: 0.15 đến 0.8 MPa
• Thương hiệu: STNC

Ứng Dụng Thực Tế Của Van G322A-06 Trong Công Nghiệp

Van hành trình G322A-06 được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa nhờ tính đơn giản và tin cậy:

1. Kiểm soát hành trình xi lanh: Đây là ứng dụng phổ biến nhất. Khi piston của xi lanh khí nén đẩy ra đến điểm cuối, nó sẽ tác động vào con lăn của van G322A-06, gửi tín hiệu về van điều khiển chính để thực hiện bước tiếp theo trong quy trình (ví dụ: thu hồi xi lanh hoặc kích hoạt xi lanh khác).

2. Cảm biến vị trí cơ khí: Sử dụng trong các băng tải hoặc cánh tay robot đơn giản để xác định vị trí của phôi sản phẩm, đảm bảo sản phẩm đã nằm đúng vị trí trước khi tiến hành gia công hoặc đóng gói.

3. Hệ thống an toàn (Interlock): Dùng làm công tắc ngắt hoặc kích hoạt hệ thống an toàn khi cửa máy hoặc nắp che bị mở/đóng, giúp bảo vệ người vận hành.

4. Tự động hóa dây chuyền sản xuất: Tích hợp vào các máy đóng gói, máy dập, máy ép khí nén để đồng bộ hóa thời gian hoạt động giữa các khâu.

Hướng Dẫn Lắp Đặt Và Sử Dụng An Toàn

Để van G322A-06 hoạt động bền bỉ và đạt hiệu suất cao nhất, quý khách cần lưu ý các điểm sau trong quá trình lắp đặt:

• Vệ sinh khí nén: Luôn sử dụng bộ lọc khí trước khi đưa khí vào van. Bụi bẩn và hơi nước trong khí nén là nguyên nhân chính gây mòn gioăng cao su và kẹt lò xo.
• Điều chỉnh vị trí: Lắp đặt van sao cho con lăn tiếp xúc vừa đủ với bộ phận chuyển động. Tránh lắp quá chặt gây áp lực quá lớn lên thân van hoặc quá lỏng khiến tín hiệu không được kích hoạt.
• Kiểm tra áp suất: Đảm bảo áp suất cấp cho van nằm trong khoảng từ 0.15 đến 0.8 MPa. Áp suất quá cao có thể gây hỏng hóc cấu trúc van, trong khi áp suất quá thấp sẽ khiến van hoạt động không nhạy.
• Kiểm tra rò rỉ: Sau khi lắp đặt, hãy sử dụng dung dịch kiểm tra rò rỉ tại các cổng kết nối 1/8″ để đảm bảo hệ thống kín hoàn toàn.

Câu Hỏi Thường Gặp (FAQ)

Câu 1: Van G322A-06 là loại thường đóng hay thường mở?

Trả lời: Van G322A-06 là loại Thường đóng (Normally Closed). Điều này có nghĩa là ở trạng thái bình thường (không có tác động vào con lăn), đường khí sẽ bị chặn. Khi con lăn bị nhấn xuống, van sẽ mở để cho phép khí nén đi qua.

Câu 2: Tôi có thể sử dụng van này cho chất lỏng hoặc dầu không?

Trả lời: Không. Sản phẩm này được thiết kế chuyên dụng cho môi chất là khí nén (có lọc). Việc sử dụng cho chất lỏng hoặc dầu có thể gây hỏng gioăng làm kín và làm mất tác dụng của lò xo phản hồi.

Câu 3: Làm sao để biết van G322A-06 có đang hoạt động bình thường hay không?

Trả lời: Bạn có thể kiểm tra bằng cách nhấn nhẹ vào con lăn của van. Nếu nghe thấy tiếng xả khí hoặc thấy luồng khí đi ra từ cổng ra (output) và van tự động bật trở lại vị trí cũ khi buông tay, nghĩa là van đang hoạt động chính xác.
